线型光束感烟火灾探测器

线型光束感烟火灾探测器(以下简称探测器)为编码型反射式线型红外光束感烟探测器。探测器可直接与我公司生产的河北火灾报警控制器连接，通过总线完成二者间状态信息的传递。探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。

关键词：

线型光束感烟火灾探测器

所属分类：

产品咨询：

详细介绍

一、线型光束感烟火灾探测器概述：
线型光束感烟火灾探测器(以下简称探测器)为编码型反射式线型红外光束感烟探测器。探测器可直接与我公司生产的河北火灾报警控制器连接，通过总线完成二者间状态信息的传递。探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。
探测器内置性能卓越的单片机，具备强大的分析判断能力，通过在探测器内部固化的运算程序，可自动完成系统的调试、火警的判断和故障的判断。探测器全面兼容数字化总线技术，具有信息上传速度快，信息内容丰富的优点。该探测器还具有根据外界环境参数变化补偿的功能，降低了探测器对现场环境洁净程度的要求，探测器的灵敏度可通过电子编码器进行现场设置，拓宽了本产品的应用场所。探测器采用全新的、合理的结构设计，调节灵敏、定位准确、外形美观，易于安装，调试方法简单、方便。该探测器可用于历史性建筑、仓库、大型存储区、购物广场、健身中心、体育馆、展览馆、酒店大堂、印刷厂、制衣厂、博物馆、监狱等场所，还可用于有轻微烟尘的空间。
二、线型光束火灾探测器状态显示：
调试状态：绿色和黄色指示灯以特定的方式点亮或闪亮，具体说明详见“调试”部分。
正常监视状态：红色指示灯周期性闪烁。
火警：红色指示灯常亮，黄色指示灯熄灭。火警信号需由控制器清除。探测器报火警时，由控制器点亮探测器火警指示灯。
故障：黄色指示灯常亮。如果故障恢复，探测器的故障信号由探测器自动消除。
光路被全部遮挡：探测器先报故障并点亮黄色指示灯，20s后探测器再报火警，并由控制器点亮红色指示灯，熄灭黄色指示灯。注意：此种情况并不一定代表火灾发生，当遮挡恢复后，故障信号由探测器自动清除，火警信号需由控制器清除。
三、线型光束火灾探测器结构特征与工作原理：

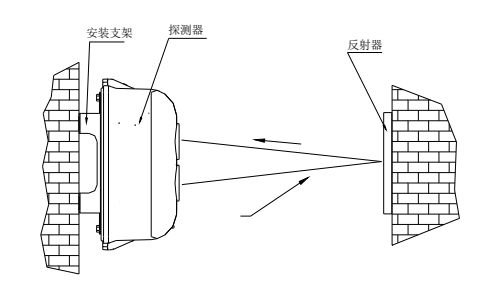

1.探测器外形示意图如图1所示。

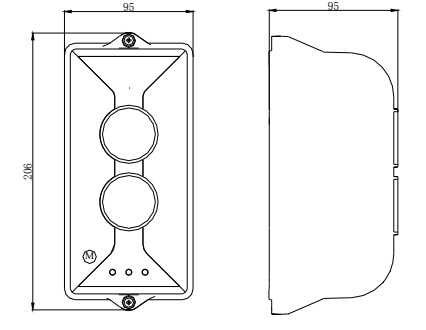

将探测器与反射器相对安装在保护空间的两端且在同一水平直线上，探测器外形安装示意图2：

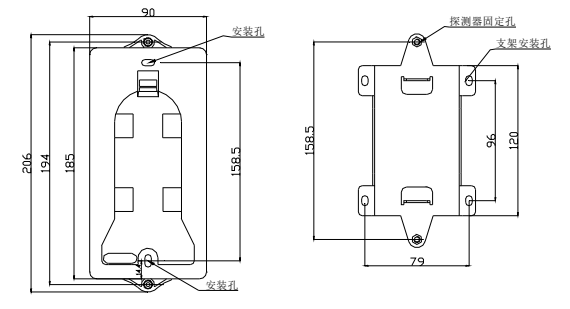

探测器采用明装安装，安装方式有两种：穿线管预埋和穿线管明装。当穿线管预埋时，可将探测器底壳安装在 86H50 型预埋盒的上方;当穿线管明装时，采用支架安装方式，底壳安装孔距及支架安装孔尺寸如图3所示。
当探测器与反射器间的安装距离大于等于 8m(小于等于 40m)时，需安装 1 块反射器;
当探测器与反射器间的安装距离大于 40m(小于等于 100m)时，需安装 4 块反射器。单块反射

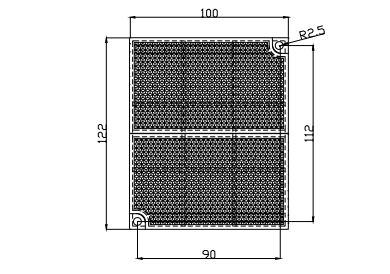

器安装需用两只6 塑料胀钉将其固定，安装尺寸如图4所示，四块反射器安装时应摆放紧密，反射器之间不应留空隙，安装示意图如图 5所示(图未按比例)。
探测器需要与直流 24V 电源线(无极性)及河北火灾报警控制器信号总线(无极性)连接，直流 24V电源线接探测器的接线端子 D1、D2 端子上，总线接探测器的接线端子 Z1、Z2 上，反射器不需接线。接线端子示意图如图 6。
布线要求：信号总线 Z1、Z2 采用耐火 RVS 型双绞线，截面积≥1.0mm2;电源线 D1、D2 采用耐火 BV 线，截面积≥1.5mm2。
