管网式七氟丙烷灭火系统

七氟丙烷灭火剂在标准状态下是一种无色、无味、不导电的气体，其密度约是空气的 6 倍，在一定压力下呈液态，释放后不含有粒子或油状残余物，不会污染环境和被保护物，不危害人类生存环境;灭火技术成熟;灭火后不留残渍;合成物在大气中存留寿命短;灭火剂不导电;具有良好的储存性和稳定性。

关键词：

管网式七氟丙烷灭火系统

所属分类：

产品咨询：

详细介绍

1.1 管网式七氟丙烷灭火系统概述
七氟丙烷灭火剂在标准状态下是一种无色、无味、不导电的气体，其密度约是空气的 6 倍，在一定压力下呈液态，释放后不含有粒子或油状残余物，不会污染环境和被保护物，不危害人类生存环境;灭火技术成熟;灭火后不留残渍;合成物在大气中存留寿命短;灭火剂不导电;具有良好的储存性和稳定性。

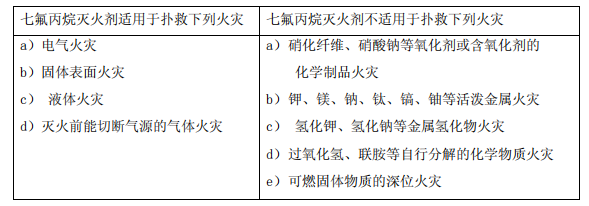

1.2 管网式七氟丙烷灭火系统适用范围
1.3管网式七氟丙烷灭火系统灭火机理
七氟丙烷灭火机理包括以下三方面：
a) 化学抑制：能够惰化火焰中的活性自由基，阻断燃烧时的链式反应。
b) 冷却：灭火剂在喷出喷嘴时，液体灭火剂迅速转变成气态需要吸收大量热量，降低了保护区内火焰周围的温度。
c) 窒息：保护区内灭火剂的喷放降低了氧气的浓度，降低了燃烧的速度。
2. 七氟丙烷灭火设备

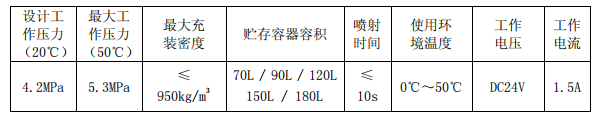

2.1 管网式七氟丙烷灭火系统主要技术参数
2.2 管网式七氟丙烷灭火系统工作原理
当火灾探测器(感温探测器、感烟探测器)探测到火情后，将火灾信号反馈到火灾报警控制器，火灾报警控制器控制声光报警器，发出撤离报警信号。同时，火灾报警控制器将信号传递给气体灭火控制盘，由气体灭火控制盘控制联动设备，30 秒延时后，向电磁型驱动装置发出启动信号(DC24V，1.5A)，电磁型驱动装置开启驱动气体容器阀，驱动气体顺序开启选择阀、灭火剂瓶组容器阀，释放灭火剂，灭火剂通过喷嘴喷放到保护区中，达到灭火目的。当灭火剂流经灭火设备管路时，信号反馈装置动作，电信号反馈到气体灭火控制盘，表明灭火剂已喷放。
图1 七氟丙烷灭火系统工作流程图
2.3 结构及组成
海湾七氟丙烷灭火系统为全淹灭灭火系统，主要由火灾探测系统(火灾探测器、报警控制器)、灭火控制系统(气体灭火控制盘、声光报警器、紧急启动/停止按钮等)和气体灭火设备三大部分组成。
七氟丙烷灭火系统按装配形式可分为单元独立灭火系统和组合分配灭火系统。
(1)单元独立灭火系统：由一套七氟丙烷灭火剂供应源，通过固定的管网和喷嘴，对单个防护区或保护对象实施保护。系统可不设选择阀，采用 1 只驱动气体瓶组启动全部七氟丙烷灭火剂瓶组。
(2)组合分配灭火系统：由一套七氟丙烷灭火剂供应源，通过区域选择阀、固定的管网和喷嘴，对两个或两个以上的防护区或保护对象实施保护。

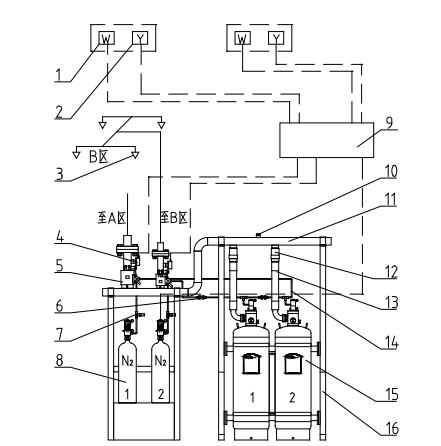

1. 感温探测器 2. 感烟探测器 3. 喷嘴 4. 信号反馈装置 5. 选择阀 6.气体单向阀 7.低泄高封阀 8. 驱动气体瓶组 9.火灾报警控制器 10.安全泄放装置 11. 集流管 12.液体单向阀 13 连接管 14. 气控管路 15. 灭火剂瓶组 16. 瓶架
图2 组合分配灭火系统结构及组成图
2.4 启动方式
七氟丙烷灭火系统具有自动启动、手动启动和机械应急启动三种方式。
1) 自动启动：从火灾探测报警、关闭联动设备以及释放灭火剂瓶组均由系统自动完成，不需要人员介入的操作和控制方式。
2) 手动启动：人员接到火灾自动报警信号或发现火灾后，经确认后启动手动按钮，通过灭火控制器操作联动设备、释放灭火剂的操作和控制方式。
3) 机械应急启动：指系统在自动启动与手动启动失灵时，人员用系统所设的机械式应急启动机构，直接操作联动设备和释放灭火剂的操作和控制方式。
